功能特点
本故障电弧探测器可以对接入线必中的故障电弧（包括故障并联电弧、故障串联
电弧）进行 有效的检测，通过内置电路及软件对下级线路的故障电弧情况进行分
析处理，判断下级终端线路的 状态。当检测到线路中存在引起火灾的故障电弧时。
探测器内的蜂鸣器发出报警声，点亮黄色故障 灯。输出脱扣信息至分励脱扣器，
并将报警信息传输给上端监控设备，以实现预警火灾发生的目的。
产品特性
| 性能 |
参数 |
| 测量显示 |
型号规格 |
单相两线 |
| 额定电压 |
AC220V |
| 额定电流 |
16A/32A/63A |
| 电弧个数 |
故障电弧个数 |
| 时间 |
日期时间 |
| 温度 |
-20-150℃ |
| 液晶显示 |
故障电弧个数、电流、电压、温度、频率、时间 |
| 报警值 |
响应条件 |
1s内>14个半周期故障电弧 |
| 警报声响 |
≥70db |
| 故障报警动作时间 |
≤0.5s |
| 输出 |
分离脱扣 |
无源触点5A |
| 消防联动 |
24V输入 |
| 报警输出 |
无源触点5A |
| 电源 |
工作范围 |
AC220V/50Hz |
| 功耗 |
≤5VA |
| 环境 |
工作环境 |
-25-55℃ |
| 储存环境 |
-35-75℃ |
| 安全 |
耐压 |
输入和电源>AC 3.75KV输入和输出>AC 2kV |
| 绝缘 |
输入、输出、电源对机壳>5MΩ |
| 外形 |
尺寸 |
76mm x89 mm x84mm |
| 通讯方式 |
有线传输（modbus485通讯） |
| 安装方式 |
标准35MM导轨安装 |

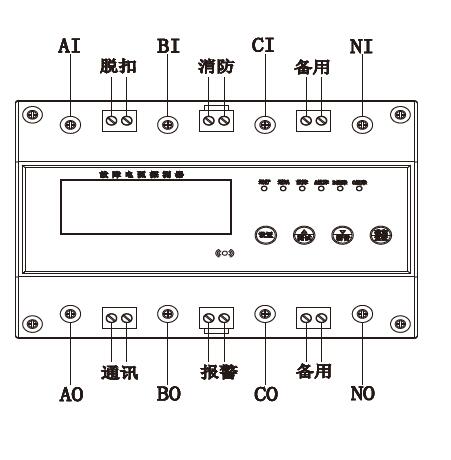

结构
