灭弧式探测保护器
系统功能 System Function
安全用电测控器配装在各种断路器负载端,内置GPRS无线传输模组,实时测控使用电路中的用电电压、电流、电缆温度、剩余漏电等数据,进行监控分析。
技术参数 Technical Parameter
型号 | ZTCP300-1/10A | ZTCP300-1/20A | ZTCP300-1/32A |
额定工作电流 | 10A | 20A | 30A |
工作电源 | 交流220V50Hz | ||
额定电流下温升 | ≤35K | ||
温度测量范围 | 20~120°C | ||
短路保护整定电流 | 85A | 120A | 150A |
过载保护动作时间 | 3~6s | ||
短路限流动作时间 | ≤150us | ||
报警方式 | 声光报警 | ||
通讯方式 | 1路RS485接口,Modbus-RTU协议 |

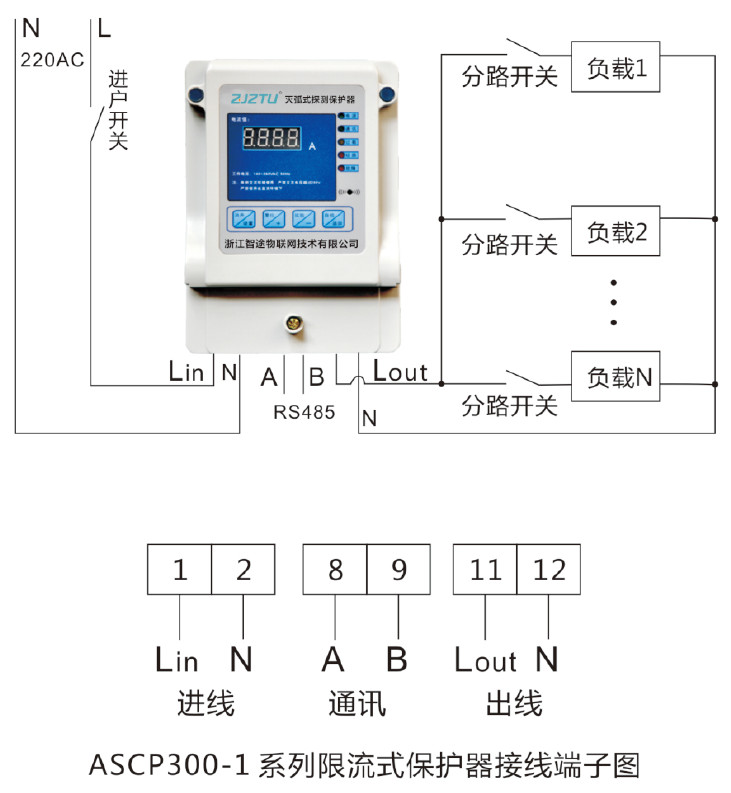

安装示意图 Installation Diagram
