余压监控主机
系统功能 System Function
余压监控器主要用于楼宇的楼梯间/走到、前室/走道消防门两侧余压控制系统监控。余压传感器状态及实测余压监控,旁通泄压阀工作专题及开启状态监控
技术参数 Technical Parameter
型号 | ZTYK-J1 |
工作电压 | AC220V或DC24V |
通讯方式 | 二总线 NH-RVS-2*1.5 |
显示说明 | 显示泄压阀、余压传感器状态 |
指示说明 | 运行、故障、报警、通讯、消音指示功能 |
输出 | DC24V控制泄压阀 |
报警显示 | 声光报警,显示报警地址及故障类型 |
控制方式 | 根据设置控制泄压阀开启角度 |
安装方式 | 导轨安装(35MM) |
外形尺寸 | 500*400*150mm |

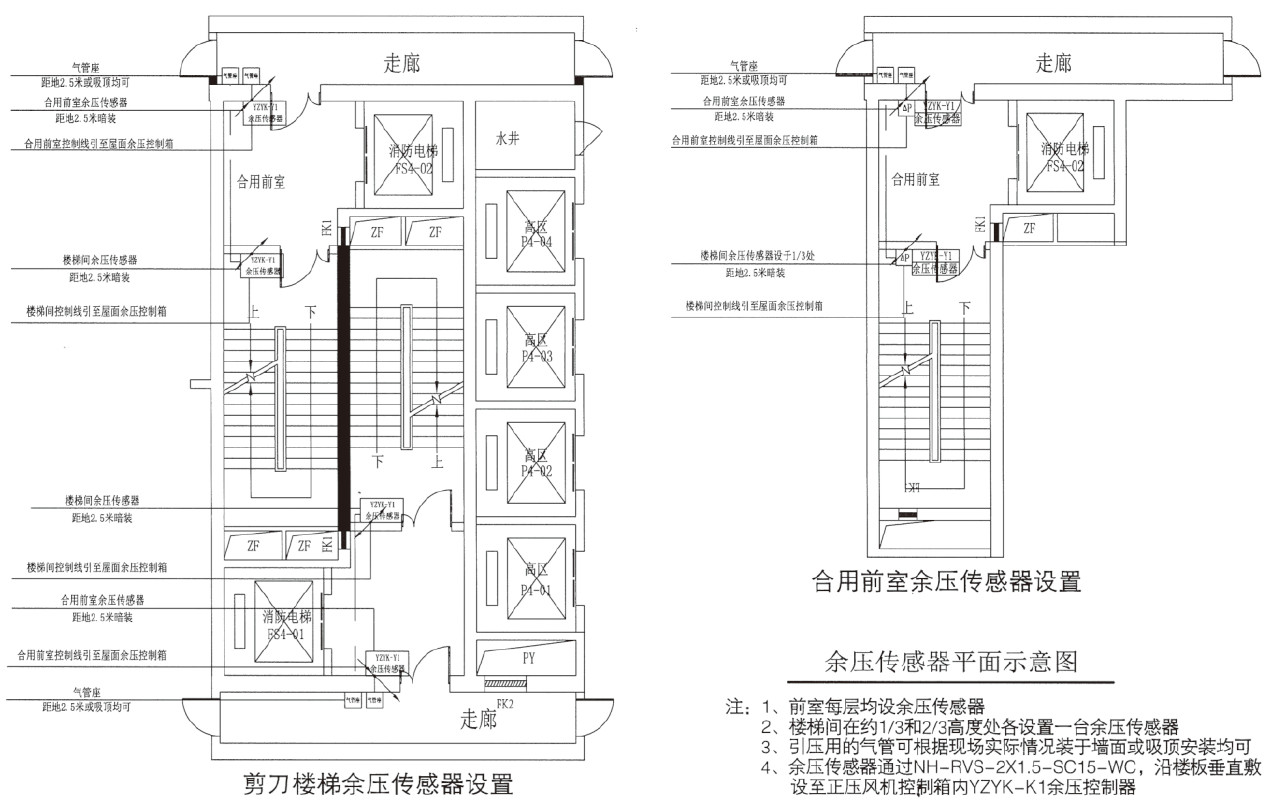

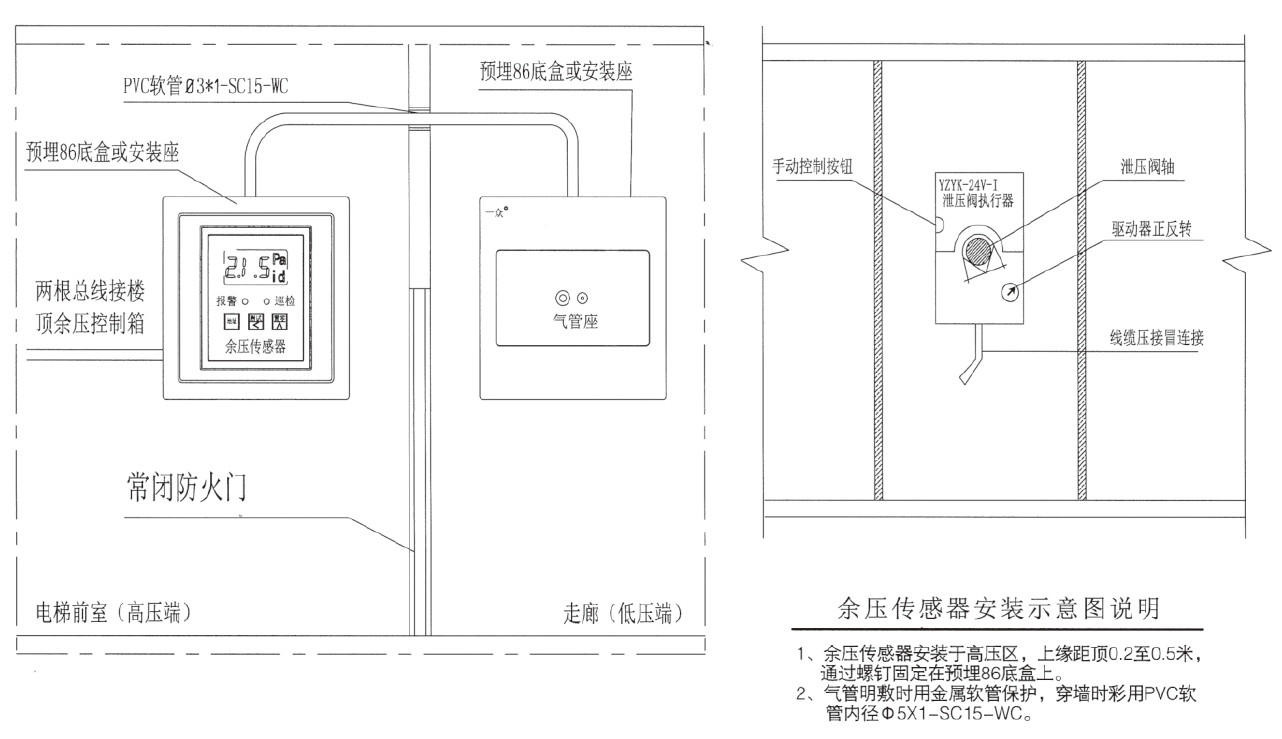

安装示意图 Installation Diagram
